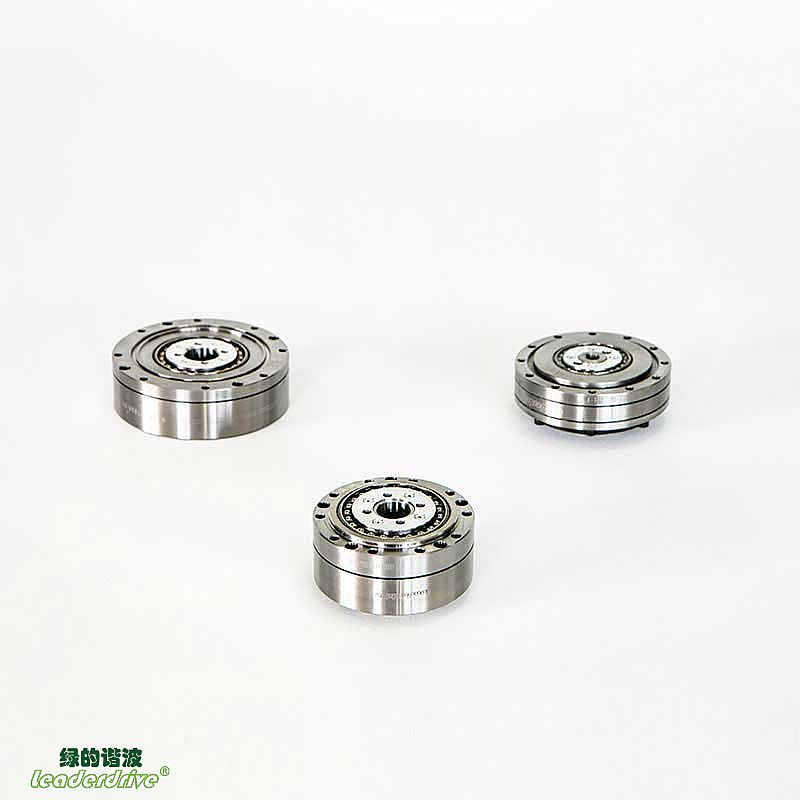

La flexspline del reductor armónico LCD tiene un diseño ultraplano en forma de copa. Toda la máquina adopta una estructura ultraplana, que es muy adecuada para su uso en juntas finales de robots donde se requiere un efecto de reducción de la velocidad armónica.
El reductor armónico de onda de tensión ultraplano de LCD tiene una estructura ligera ultraplana, un tamaño pequeño, una alta rigidez y un bajo juego.
Los reductores armónicos ultraplanos de Leaderdrive están disponibles en forma de engranajes y conjuntos de componentes. Póngase en contacto con nuestro equipo técnico con sus necesidades específicas para recibir la mejor solución.
El reductor armónico LCD ultraplano en forma de copa puede ser ampliamente utilizado en: robots, robots humanoides, equipos de fabricación de circuitos impresos, máquinas herramienta de metal y otros campos.
Modelos:
Los modelos de reductores armónicos LCD ultraplanos en forma de copa se basan en la forma de conexión del terminal de entrada y la leva del wave generator. Actualmente, sólo existe la serie LCD-I.
LCD-I: El eje de entrada está directamente emparejado y conectado con el agujero interior del wave generator.
Si quieres saber más sobre nuestros productos, puedes descargar nuestro Manual de Introducción de Producto y Modelo 3D aquí.
Tabla de parámetros de la serie LCD
Item
Model No
Reduction Ratio
Rated Torque at 2000r/min
Nm
Allowable Peak Torque at Start and Stop
Nm
Allowable Average Torque
Nm
Allowable Maximun Mementary Torque
Nm
Maximun Input Speed
r/min
Allowable Average Input Speed
r/min
Back Lash
Arc sec
Weight
Kg
Design Life
Hour
14
50 80 100
3.5 5.1 5.1
11.4 15 18
4.6 6.2 7.3
23 29 33
8000
3500
≤20 ≤20 ≤20
0.56
9000 10000 10000
17
50 80 100
10.4 14 15
22 29 35
17 21 26
46 54 67
7000
3500
≤20 ≤20 ≤20
0.48
9000 10000 10000
20
50 80 100
16 23 27
37 49 54
23 28 32
66 78 90
6000
3500
≤20 ≤20 ≤20
0.68
9000 10000 10000
25
50 80 100 120
26 42 45 45
66 91 104 111
36 62 71 71
121 157 175 187
5500
3500
≤20 ≤20 ≤20 ≤20
1.3
9000 10000 10000 10000
32
50 80 100 120
50 79 91 91
143 202 221 235
71 126 144 144
255 350 399 423
4500
3500
≤20 ≤20 ≤20 ≤20
2.5
9000 10000 10000 10000
40*
50 100 160
91 176 196
267 378 430
130 247 300
456 665 727
4000
3000
≤20 ≤20 ≤20
3.8
9000 10000 10000
*Consultar a fábrica
