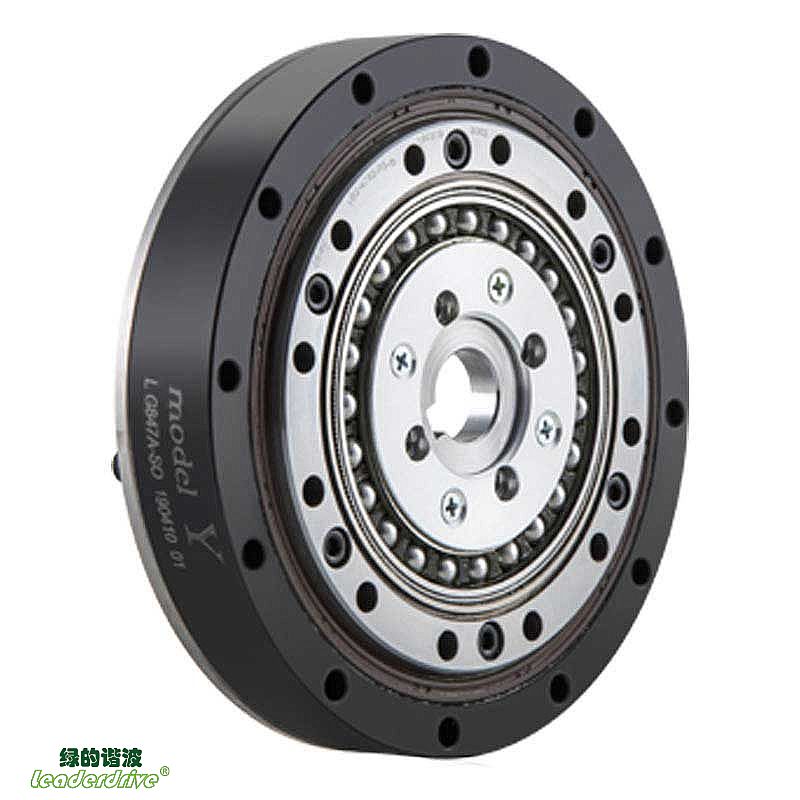

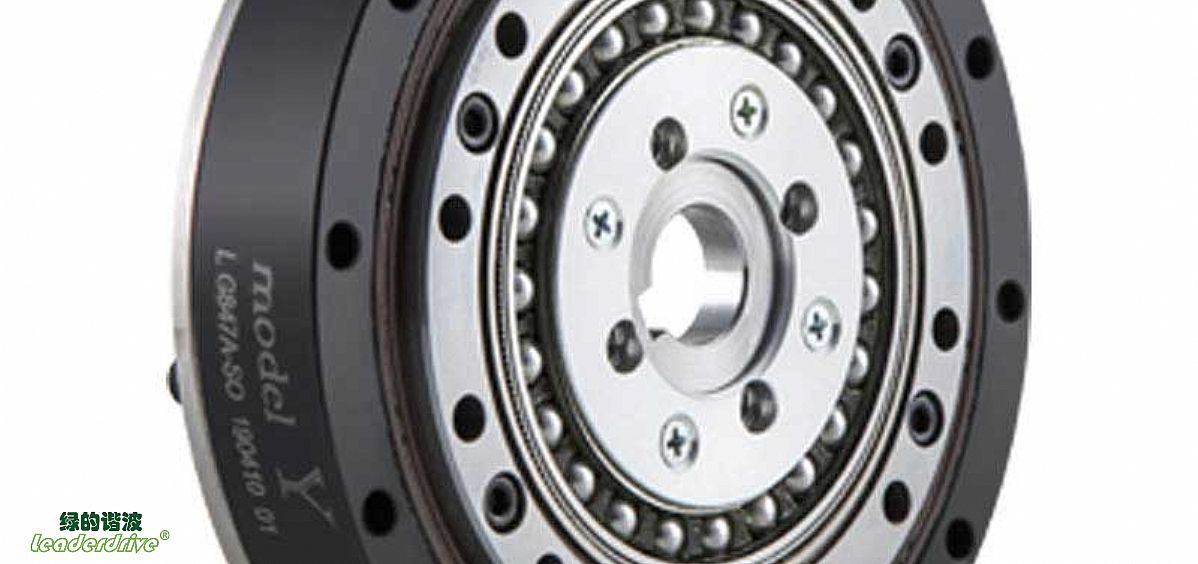

Reductor armónico de tercer armónico Modelo Y

Ref: YLHS

El reductor armónico de tercera armónica del modelo Y es un sistema de accionamiento armónico de nueva generación orientado al futuro y basado en la tecnología patentada de reductores de velocidad desarrollada por Leaderdrive. Cuenta con una estructura y un diseño de perfil de dientes totalmente nuevos y utiliza la tecnología de tercera armónica para sustituir la tecnología basada en la segunda armónica, las flexsplines y los rodamientos. En comparación con la generación anterior de reductores armónicos, la precisión de la transmisión y la rigidez torsional se duplican. Es el primer reductor de velocidad del mundo que consigue una precisión de transmisión de 10 arcosegundos y resuelve fundamentalmente los problemas de acoplamiento de las vibraciones.

Las piezas centrales del reductor armónico de tercera armónica del modelo Y están desarrolladas con materiales únicos y procesos especiales de tratamiento térmico; es muy adecuado para escenarios de aplicación que requieren una precisión de transmisión increíblemente alta. Al igual que todos los demás reductores armónicos de Leaderdrive, tiene una gran capacidad de carga, una buena rigidez del sistema y una baja vibración de salida.

Para obtener más información sobre los nuevos dispositivos más innovadores de Leaderdrive, póngase en contacto con nuestro equipo técnico. Estaremos encantados de hablar con socios industriales e institucionales sobre la incorporación de nuestros reductores armónicos de tercera onda en conjuntos mecánicos de diversas aplicaciones.

Contactenos

Reductor armónico de tercer armónico Modelo Y

Aplicaciones:

El reductor armónico de tercera armónica modelo Y se utiliza ampliamente en robots, maquinaria de procesamiento de metales, equipos de fabricación de semiconductores, equipos láser, equipos de prueba de medición y análisis, equipos médicos, telescopios, equipos de inspección óptica, máquinas herramienta de metal, equipos fotovoltaicos y otros campos.

Modelos:

La serie de reductores armónicos de tercera armónica del modelo Y tiene actualmente un único modelo, el YLHS-I:

YLHS-I: Diseño de rueda flexible hueca; el eje de entrada coincide directamente con el orificio interior del wave generator, y el reductor de tercera armónica se conecta mediante chavetas planas.

Si quieres saber más sobre nuestros productos, puedes descargar nuestro Manual de Introducción de Producto y Modelo 3D aquí.

Rigidez del modelo Y en comparación con los modelos antiguos

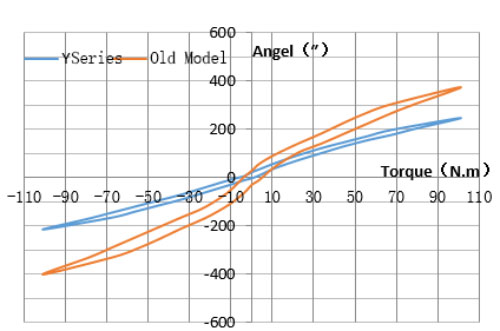

Tabla de rigidez YLHS-20-80 (serie Y) y LHSG-20-80 (modelo antiguo)

Tabla de rigidez YLHS-25-80 (serie Y) y LHSG-25-80 (modelo antiguo)

Tabla de rigidez YLHS-32-80 (serie Y) y LHSG-32-80 (modelo antiguo)

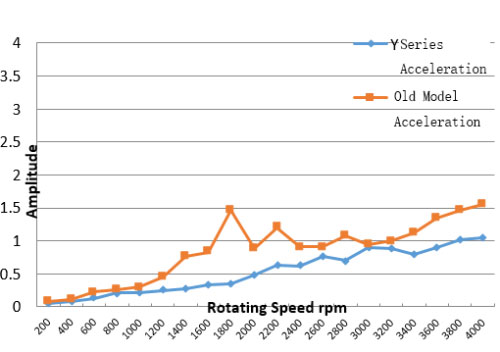

Vibración del modelo Y en comparación con los modelos antiguos

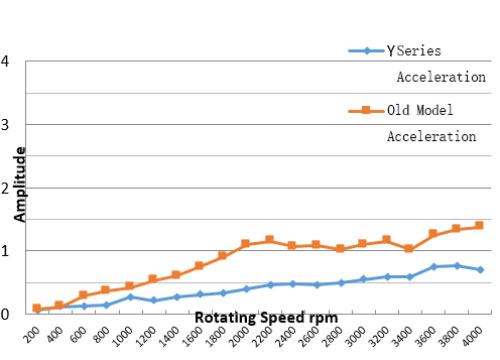

Tabla de amplitudes YLHS-20-80 (serie Y) y LHSG-20-80 (modelo antiguo) (carga: 8 kg)

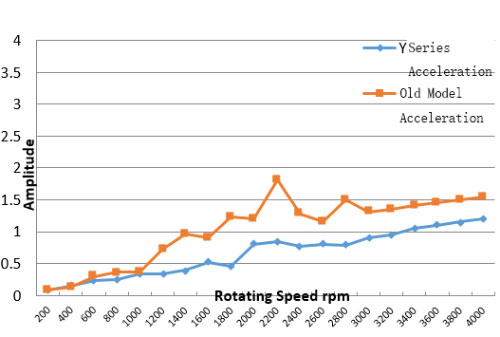

Tabla de amplitudes YLHS-25-80 (serie Y) y LHSG-25-80 (modelo antiguo) (carga: 8 kg)

Tabla de amplitudes YLHS-32-80 (serie Y) y LHSG-32-80 (modelo antiguo) (carga: 18 kg)

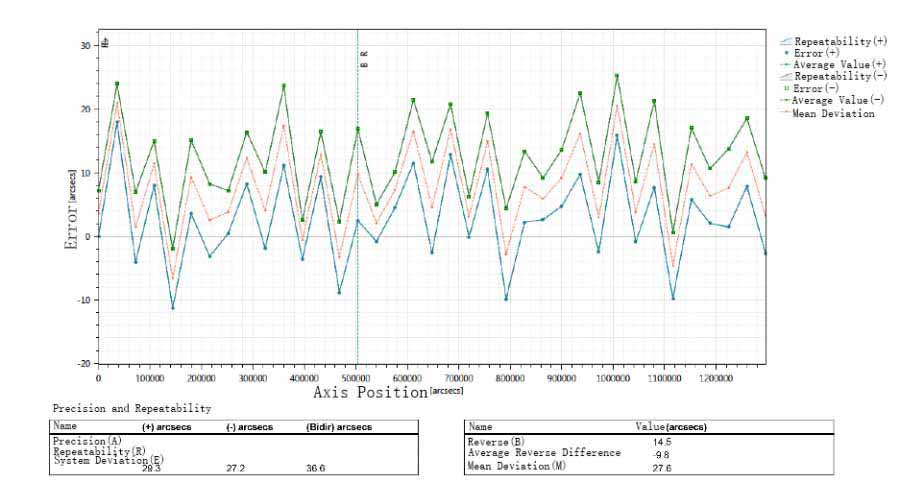

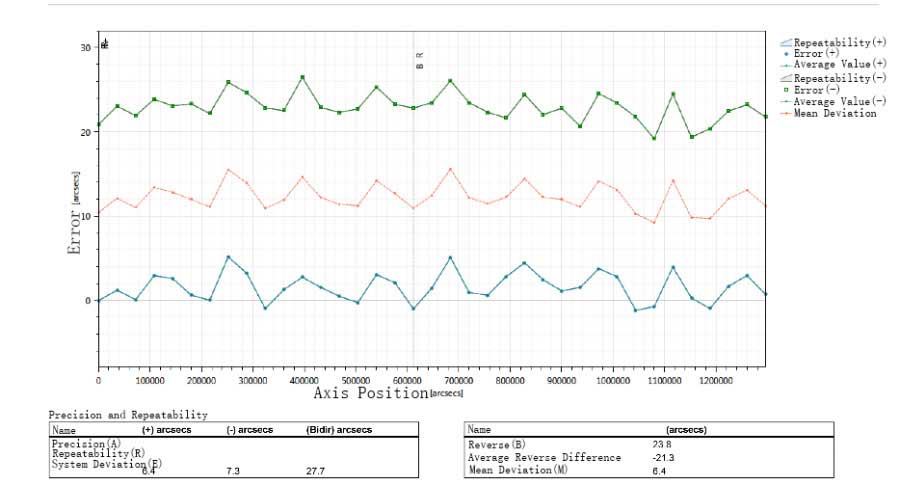

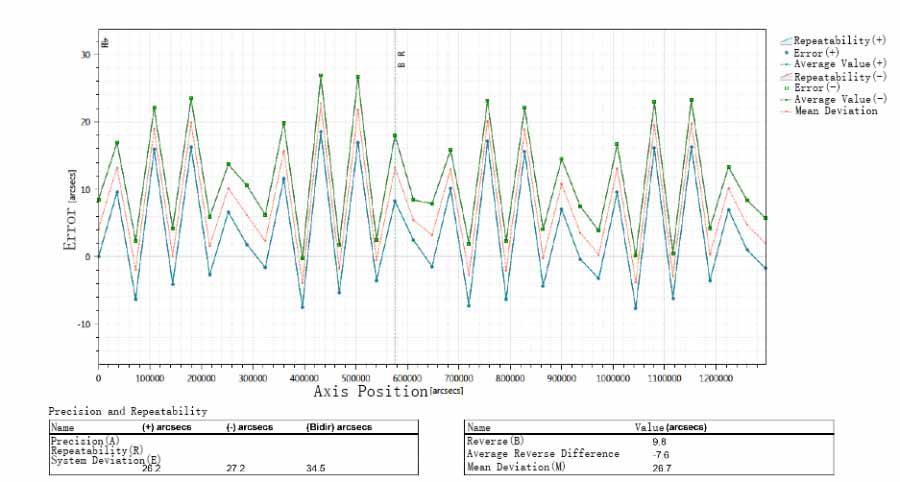

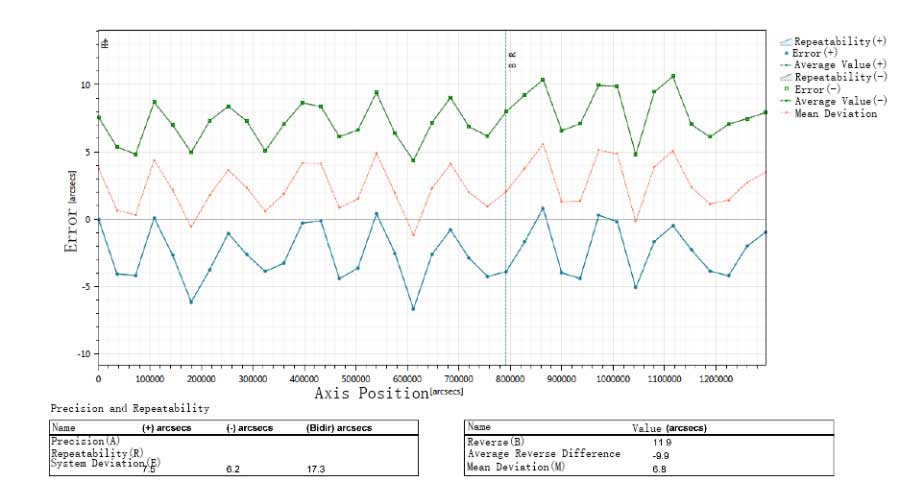

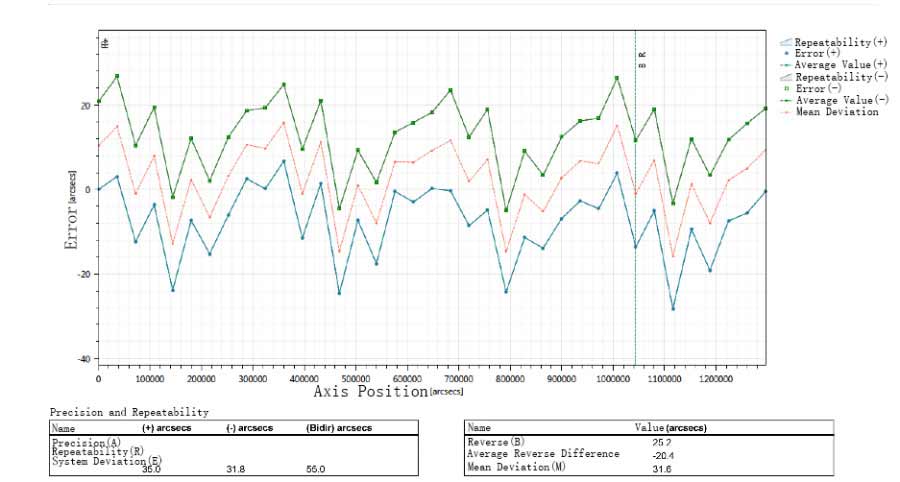

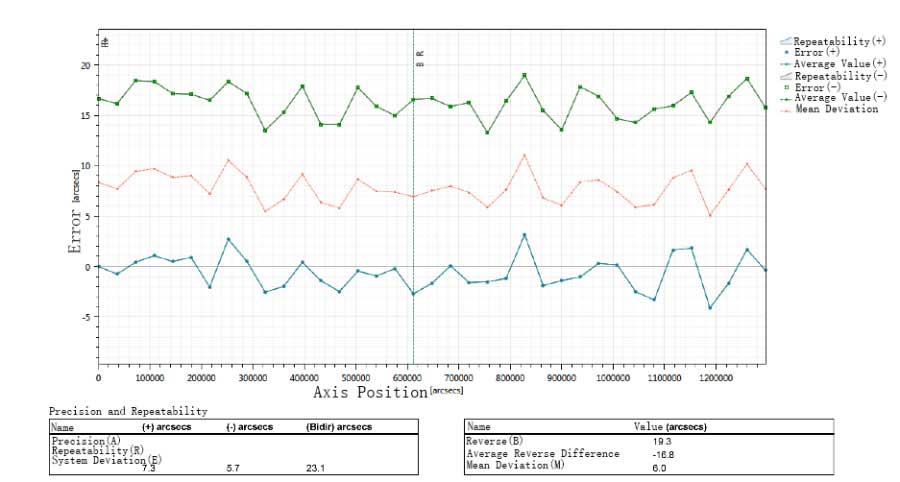

Precisión del modelo Y de conducción unidireccional en comparación con los modelos antiguos

YLHS-20-80 (serie Y)

LHSG-20-80 (modelo antiguo)

YLHS-25-80 (serie Y)

LHSG-25-80 (modelo antiguo)

YLHS-32-80 (series Y)

LHSG-32-80 (modelo antiguo)

(Modelo Y) Tabla de par¨¢metros de rendimiento del reductor arm¨®nico de la serie YLHS
Art¨ªculos	Ratio de reducci¨®n	Torque nominal cuando la entrada es de 2000/Min	Torque m¨¢ximo admisible en el arranque y la parada	Valor m¨¢ximo admisible del torque promedio de la carga	Torque M¨¢ximo Permitido Moment¨¢neo	Velocidad m¨¢xima de entrada permitida	Rigidez	Precisi¨®n de la transmisi¨®n angular unidireccional	Precisi¨®n de la transmisi¨®n angular bidireccional	Eficiencia de la transmisi¨®n	Peso	Diseño de la vida
Art¨ªculos	Ratio de reducci¨®n	Nm	Nm	Nm	Nm	r/min	x104Nm/rad	Arc sec	Arc sec	%	Kg	Hour
17	80	20	40	25	108	6000	3.5	¡܀20	¡܀40	75~80	0.56	10000
17	100	23	46	35	134	6000	3.5				0.56	10000
20	80	33	66	45	158	6000	5.4				0.76	10000
20	100	50	100	60	180	6000	5.4				0.76	10000
25	80	80	160	105	315	5000	9.3				1.24	10000
	100	85	170	130	350	5000	9.3					10000
	120	85	170	135	376	5000	9.3					10000
32	80	145	300	200	600	4000	15				2.6	10000
	100	170	340	220	700	4000	15					10000
	120	170	400	250	800	4000	15					10000
40	100	300	600	450	1334	3500	32				5	10000
	120	330	660	500	1458	3500	32					10000
	160	350	700	550	1458	3500	32					10000
