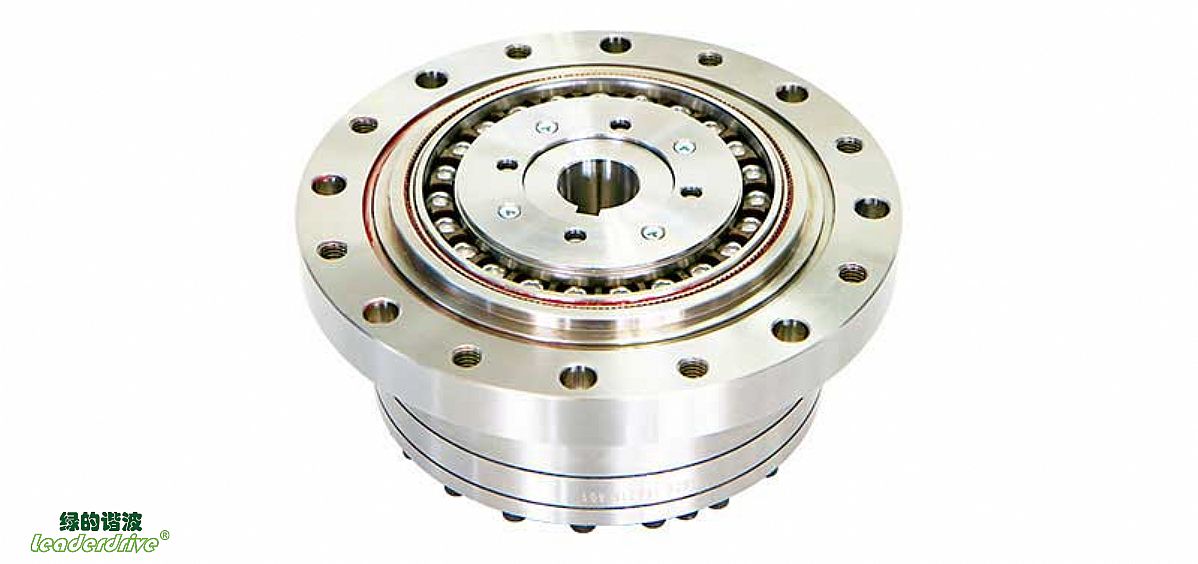

Reductor armónico estándar LCS

Ref: LCS

Los reductores armónicos flexspline estándar se componen de cuatro partes: un flexspline, un spline circular rígido, un wave generator y rodamientos. Generalmente, el extremo del spline circular es fijo, y el extremo del flexspline es la salida que conecta con el motor. Se utilizan como reductores de velocidad armónicos en muchos mecanismos que realizan movimientos rápidos y de precisión.

El reductor armónico flexspline en forma de copa LCS es altamente eficiente y rentable. Su estructura simple con alta rigidez y bajo juego significa que puede soportar un alto par y obtener una excelente precisión de posicionamiento y de rotación.

Leaderdrive es una innovadora empresa de I+D y fabricación especializada en el desarrollo de reductores armónicos y otras soluciones de caja de cambios y reductores. Póngase en contacto con nosotros para obtener más información sobre estos productos, incluyendo especificaciones, datos y garantías.

Contactenos

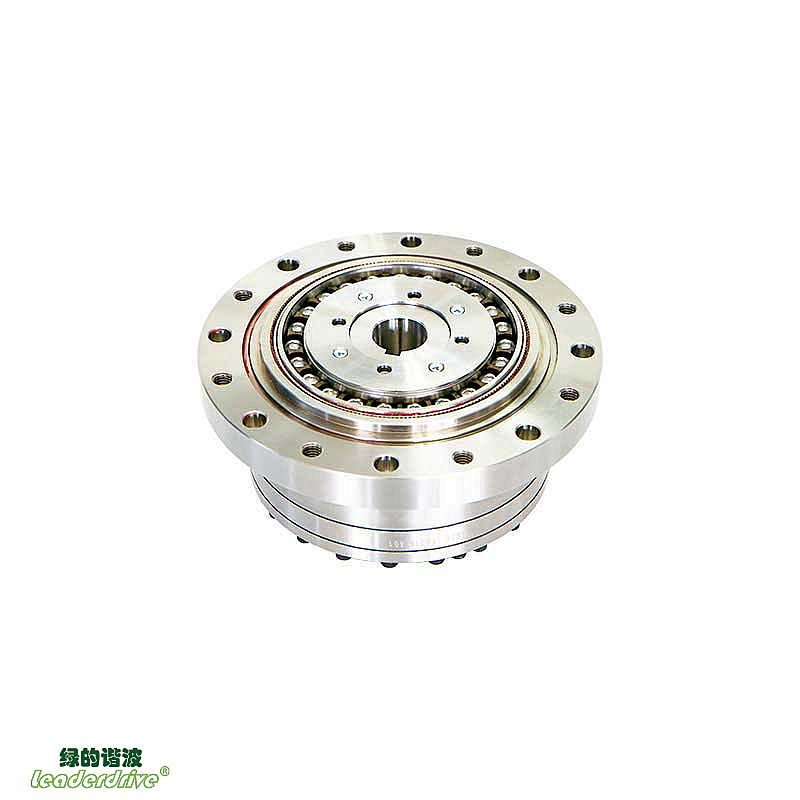

LCS Standard Cup-Shaped Flexspline Strain Wave Gear - LCS

Aplicaciones:

Los reductores armónicos flexspline estándar en forma de copa pueden ser ampliamente utilizados en: robótica, robots humanoides, equipos de fabricación de semiconductores, equipos láser, equipos de fabricación de circuitos impresos, equipos de prueba de medición y análisis, equipos médicos, telescopios, equipos de pruebas ópticas, máquinas-herramienta de metal, equipos fotovoltaicos, equipos de embalaje, aeroespacial, y otros campos.

Modelos:

La serie de reductores armónicos flexspline estándar de LCS se divide en dos modelos según las diferentes formas de conexión del extremo de entrada y la leva del wave generator:

LCS-I: El eje de entrada se acopla directamente con el orificio interior del wave generator y se conecta mediante una chaveta plana.

LCS-II: El eje de entrada se conecta con el orificio interior del wave generator a través de un acoplamiento Oldham.

Si quieres saber más sobre nuestros productos, puedes descargar nuestro Manual de Introducción de Producto y Modelo 3D aquí.

Tabla de parámetros de la serie LCS-I

Item Model No	Reduction Ratio	Rated Torque at 2000r/min Nm	Allowable Peak Torque at Start and Stop Nm	Allowable Average Torque Nm	Allowable Maximun Mementary Torque Nm	Maximun Input Speed r/min	Allowable Average Input Speed r/min	Back Lash Arc sec	Weight Kg	Design Life Hour
14	30 50 80 100	3.8 5.1 7.4 7.4	8.5 17.1 22 26	6.5 6.6 10.5 10.5	16 33 44 51	8000	3500	≤20 ≤20 ≤10 ≤10	0.51	10000 10000 15000 15000
17	30 50 80 100 120	8.4 15.2 21 23 23	15 32 41 51 51	11.5 25 26 37 37	28 66 83 103 82	7000	3500	≤20 ≤20 ≤10 ≤10 ≤10	0.68	10000 10000 15000 15000 15000
20	30 50 80 100 120 160	14 24 32 38 38 38	26 53 70 78 83 87	19 32 45 47 47 47	48 93 121 140 140 140	6000	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	0.98	10000 10000 15000 15000 15000 15000
25	30 50 80 100 120 160	26 37 60 64 64 64	48 93 130 149 159 167	36 52 83 103 103 103	90 177 242 270 289 298	5500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	1.47	10000 10000 15000 15000 15000 15000
32	30 50 80 100 120 160	51 72 112 130 130 130	95 205 289 316 335 353	71 103 159 205 205 205	190 363 540 615 652 652	4500	3500	≤20 ≤20 ≤10 ≤10 ≤10 ≤10	3.19	10000 10000 15000 15000 15000 15000
40	50 80 100 120 160	130 196 252 279 279	382 493 540 586 615	186 270 353 429 429	652 931 1026 1121 1121	4000	3000	≤20 ≤10 ≤10 ≤10 ≤10	5.0	10000 15000 15000 15000 15000
50*	50 80 100 120 160	233 353 446 503 503	679 894 931 1026 1121	333 493 633 772 801	1358 1767 1957 1957 2327	3000	2500	≤20 ≤10 ≤10 ≤10 ≤10	9.0	10000 15000 15000 15000 15000
58*	80 100 120 160	522 661 708 708	1406 1511 1634 1748	732 1007 1131 1150	2328 3021 3164 3259	3000	2200	≤10 ≤10 ≤10 ≤10	14.8	15000 15000 15000 15000

*Consultar a fábrica

Tabla de parámetros de la serie LCS-II

Item Model No	Reduction Ratio	Rated Torque at 2000r/min Nm	Allowable Peak Torque at Start and Stop Nm	Allowable Average Torque Nm	Allowable Maximun Mementary Torque Nm	Maximun Input Speed r/min	Allowable Average Input Speed r/min	Back Lash Arc sec	Weight Kg	Design Life Hour
14	30 50 80 100	3.8 5.1 7.4 7.4	8.5 17.1 22 26	6.5 6.6 10.5 10.5	16 33 44 51	8000	3500	≤20 ≤20 ≤10 ≤10	0.52	10000 10000 15000 15000
17	30 50 80 100 120	8.4 15.2 21 23 23	15 32 41 51 51	11.5 25 26 37 37	28 66 83 103 82	7000	3500	≤20 ≤20 ≤20 ≤20 ≤20	0.69	10000 10000 15000 15000 15000
20	30 50 80 100 120 160	14 24 32 38 38 38	26 53 70 78 83 87	19 32 45 47 47 47	48 93 121 140 140 140	6000	3500	≤20 ≤20 ≤20 ≤20 ≤20 ≤20	0.99	10000 10000 15000 15000 15000 15000
25	30 50 80 100 120 160	26 37 60 64 64 64	48 93 130 149 159 167	36 52 83 103 103 103	90 177 242 270 289 298	5500	3500	≤20 ≤20 ≤20 ≤20 ≤20 ≤20	1.48	10000 10000 15000 15000 15000 15000
32	30 50 80 100 120 160	51 72 112 130 130 130	95 205 289 316 335 353	71 103 159 205 205 205	190 363 540 615 652 652	4500	3500	≤20 ≤20 ≤20 ≤20 ≤20 ≤20	3.2	10000 10000 15000 15000 15000 15000
40	50 80 100 120 160	130 196 252 279 279	382 493 540 586 615	186 270 353 429 429	652 931 1026 1121 1121	4000	3000	≤20 ≤20 ≤20 ≤20 ≤20	5.0	10000 15000 15000 15000 15000
50*	50 80 100 120 160	233 353 446 503 503	679 894 931 1026 1121	333 493 633 772 801	1358 1767 1957 1957 2327	3000	2500	≤20 ≤10 ≤10 ≤10 ≤10	9.0	10000 15000 15000 15000 15000
58*	80 100 120 160	522 661 708 708	1406 1511 1634 1748	732 1007 1131 1150	2328 3021 3164 3259	3000	2200	≤10 ≤10 ≤10 ≤10	14.8	15000 15000 15000 15000
